Материал FR-4
Данный материал получил наибольшую популярность при изготовлении печатных плат.
Ниже представлена таблица с техническими характеристиками материала FR-4, наиболее часто используемого при заказах печатных плат на нашем производстве:
Основные особенности:
- Температура стеклования Tg 135C
- Отличная механическая обрабатываемость
- Совместим с системой автоматической оптической инспекции (AOI)
- Без защиты от ультрафиолета
Параметр | Метод измерения | Единицы | Значения | ||
---|---|---|---|---|---|
По спецификации | Типичное значение | ||||
Температура стеклования Tg | DSC | °C | ≥ 125 | 135 | |
Горючесть | C-48/23/50 | Класс | V-0 | V-0 | |
E-24/125* | |||||
Объемное электрическое сопротивление | After moisture resistance | MΩ-cm | ≥ 106 | 4.8 X 108 | |
E-24/125* | ≥ 10³ | 4.6 X 106 | |||
Поверхностное сопротивление | After moisture resistance | MΩ | ≥ 104 | 5.2 X 107 | |
E-24/125* | ≥ 103 | 5.3 X 106 | |||
Сопротивление дуги | D-48/50 + D-0.5/23* | S | ≥ 60 | 120 | |
Пробой диэлектрика | D-48/50 + D-0.5/23* | KV | ≥ 40 | 60 | |
Диэлектрическая константа (1MHz) | C-24/23/50* | - | ≤ 5.4 | 4.6 | |
Коэффициэнт рассеивания (1MHz) | C-24/23/50* | - | ≤ 0.035 | 0.016 | |
Термический стресс | Непротравленная | 288°C, solder dip | - | > 10s Нет расслоения | 60s Нет расслоения |
Протравленная | |||||
Прочность на отрыв | 1oz Cu.Foil | 288°C, 10s | N/mm | ≥ 1.05 | 1.8 |
125°C | ≥ 0.70 | 1.6 | |||
Предел прочности при изгибе | LW | A | MPa | ≥ 415 | 600 |
CW | ≥ 345 | 500 | |||
Водопоглощение | В-24/23 | % | ≤ 0.80 | 0.15 | |
Коэффициент термического расширения CTE Z-axis | До Tg | TMA | μ m/m°C | - | 65 |
После Tg | TMA | μ m/m°C | - | 310 | |
50~260°C | TMA | % | - | 4.5 | |
Температура декомпозиции Td | 10°C/min, N2, 5% Wt Loss | °C | - | 310 | |
T260 | TMA | min | - | 13 | |
T288 | TMA | min | - | < 1 | |
CTI | IEC60112 Method | V | PLC3(175V--249V) | PLC 3 |
Все типичные значения базируются на образцах толщиной 1,6 мм, а Tg базируется на образцах от 0.5 мм
Пояснения к методам измерения: C- нахождение во влажной среде, E- температурное воздействие - D - погружение в дистиллированную воду,
Графики:

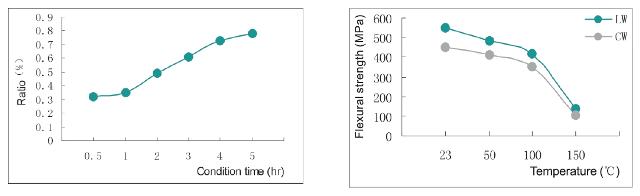

- зависимость предела прочности при изгибе к температуре
- водопоглощение к времени проведенному в автоклаве

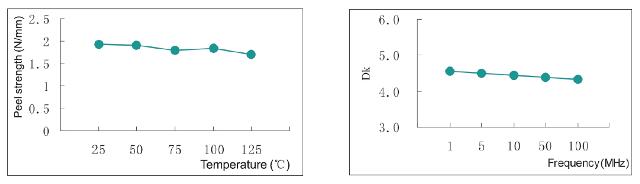

- прочность на отрыв к температуре
- диэлектрическая константа к частоте
