Цветные TFT индикаторы с встроенной системой управления, интерфейсом управления UART

    Вы думаете перейти с обычных монохромных ЖКИ на цветные TFT, но пугает сложность и дороговизна разработки ? Тогда мы можем предложить Вам уникальные цветные TFT индикаторы со встроенным сенсорным экраном и системой управления а также индикаторы с UART интерфесом.

Легкий переход обеспечен встроенной Flash памятью для картинок (закачиваются через встроенный в индикатор USB интерфейс). Далее Вы простыми командами выбираете нужный рисунок для воспроизведения на индикаторе, можете нарисовать прямоугольники, линии, окружности, высветить точку, написать текстовое сообщение (пока только на английском языке).

Данные индикаторы позволят Вам быстро перейти без дополнительных затрат с обычных ЖКИ на цветные TFT модули, не меняя привычный контроллер. Индикаторы поставляются в комплекте с демо-платой для обучения работе с UART TFT индикатором.

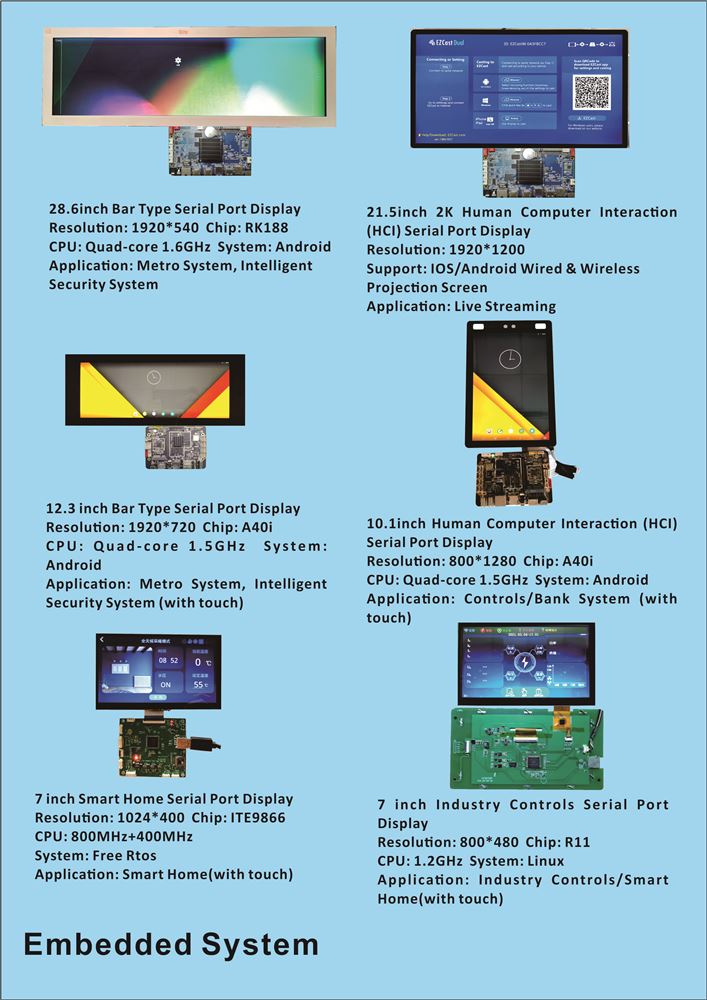

Индикаторы с сенсорной панелью и встроенной системой управления (Embedded system)

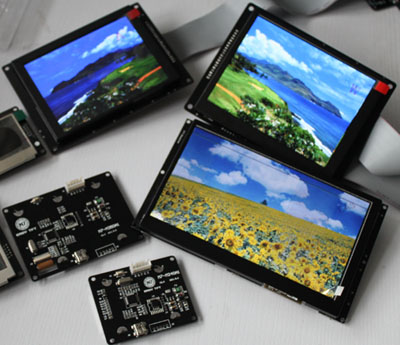

Cерия M7 Easy TFT от компании Easttop Display

Type Resolution Screen Size(mm) Board Size(mm)
M7-M230A1 320x240 2.3” (46.7x35.6) 66.7x55.6
M7-M240A1 320x240 2.4” (48.9x36.7) 68.9x56.7
M7-M280A1 320x240 2.8” (57.6x43.2) 77.6x63.2
M7-M300A1 400x240 3.0” (64.8x38.9) 84.8x58.9
M7-M350A1 480x320 3.5” (73.4x48.9) 93.4x68.9
M7-DM700A8 800*480 7.0” (165*104) 180.4*107

При отсутствии на складе, мин. заказ 500 шт.



Статья о серии М7 East TFT из журнала Компоненты и Технологии из №08 за 2011 г.

Серия ET-0xxA

Описание на серию ET-0xxA

Название модели ET-035A ET-043A ET-050A ET-056A ET-070A ET-080A
Входное напряжение 5V±5% 5V±5% 5V±5% 5V±5% 5V±5% 5V±5%
Потребляемый ток <200 mA <300 mA <450 mA <600 mA <600 mA <750 mA
Глубина цвета 65K colors 65K colors 65K colors 65K colors 65Kcolors 65Kcolors
Рабочий темп. Диапазон, -20..+70 -20..+70 -20..+70 -20..+70 -20..+70 -20..+70
Температура хранения, -30..+80 -30..+80 -30..+80 -30..+80 -30..+80 -30..+80
Яркость, cd/m2 230 280 240 230 240 230
Тип поляризатора Transmissive Transmissive Transmissive Transmissive Transmissive Transmissive
Разрешение, точек 320*240 480*272 800*480 640*480 800*480 800*480
Размер панели, мм 76.9*64.0 105.5*67.2 120.7*75.8 126.5*100.0 164.9*100.0 183.0*141.0
Размер модуля, мм 93.0*70.0*13.7 122.0*74.7*14.3 134.6*90.0*14.8 144.8*110.5*14.8 180.0*107.0*15..8 200.0*148.8*19.0
Размер видимой области (VA), мм 72.8*55.5 98.1*57.0 110.0*66.8 115.0*87.0 154.4*88.0 163.0*122.5

 Cерия GUI TFT модулей SGM+ от компании Flat Display

Представляют из себя готовые TFT модули с интегрированной Touch Panel и специализированным ПО для управления дисплеем и обратной связи по интерфейсу UART/RS232 для простого управления дисплеем с Вашими проектами, без значительных затрат на разработку ПО и аппаратной части TFT.

Диагональ от 3,5 до 10,4 дюйма.

Дополнительные видео-презентации и информация по отладочному ПО для серии SGM+ доступны по ссылке ниже,  на официальном Youtube канале Flat Display:

https://www.youtube.com/channel/UClxYvBT7s1E6JlVnkBwvh1Q

Подробные характеристики:

FP035QIA14-00R

Parameter
Specifications
Unit
Size (Diagonal)
3.5
Model Name
FP035QIA14-00R
Display Format (HxV)
320 x 234
Pixels
Panel Size (Aspect ratio)
4:3
Brightness w/o TSP
300
cd/m2
Brightness (TSP)
240
cd/m2
View Angle
60 / 60 / 50 / 55
Power Consumption (+5V)
1.1
Watts
Outline Dimensions
88.9 x 65.7 x 15
mm
RAM
8
MB
Flash
128
MB
Weight
95
g
Operation Temp. w/o TSP
-20~+70
°C
Operation Temp. (TSP)
-20~+60
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
10K
Hours
Backlight Type
LED
Remark

FP043YIA14-00R

Parameter
Specifications
Unit
Size (Diagonal)
4.3
Model Name
FP043YIA14-00R
Display Format (HxV)
480 x 272
Pixels
Panel Size (Aspect ratio)
16:9
Brightness w/o TSP
500
cd/m2
Brightness (TSP)
400
cd/m2
View Angle
70 / 70 / 50 / 70
Power Consumption (+5V)
1.45
Watts
Outline Dimensions
118.5 x 69 x 14.65
mm
RAM
8
MB
Flash
128
MB
Weight
120
g
Operation Temp. w/o TSP
-20~+70
°C
Operation Temp. (TSP)
-20~+60
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
20K
Hours
Backlight Type
LED
Remark
-

FP056VIA04-00R

Parameter
Specifications
Unit
Size (Diagonal)
5.6
Model Name
FP056VIA04-00R
Display Format (HxV)
640 x 480
Pixels
Panel Size (Aspect ratio)
4:3
Brightness w/o TSP
350
cd/m2
Brightness (TSP)
280
cd/m2
View Angle
70 / 70 / 50 / 70
Power Consumption (+5V)
2.5
Watts
Outline Dimensions
141.5 x 101.6 x 20.65
mm
RAM
16
MB
Flash
256
MB
Weight
265.5
g
Operation Temp. w/o TSP
-20~+60
°C
Operation Temp. (TSP)
-20~+60
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
20K
Hours
Backlight Type
LED
Remark
-

FP070WIA04-00R

Parameter
Specifications
Unit
Size (Diagonal)
7
Model Name
FP070WIA04-00R
Display Format (HxV)
800 x 480
Pixels
Panel Size (Aspect ratio)
16:9
Brightness w/o TSP
400
cd/m2
Brightness (TSP)
320
cd/m2
View Angle
70 / 70 / 50 / 70
Power Consumption (+5V)
3.15
Watts
Outline Dimensions
177.2 x 101.8 x 19.25
mm
RAM
16
MB
Flash
256
MB
Weight
385
g
Operation Temp. w/o TSP
-20~+70
°C
Operation Temp. (TSP)
-10~+60
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
20K
Hours
Backlight Type
LED
Remark
-

FP104SIA24-00R

Parameter
Specifications
Unit
Size (Diagonal)
10.4
Model Name
FP104SIA24-00R
Display Format (HxV)
800 x 600
Pixels
Panel Size (Aspect ratio)
4:3
Brightness w/o TSP
250
cd/m2
Brightness (TSP)
200
cd/m2
View Angle
70 / 70 / 50 / 60
Power Consumption (+5V)
3.8
Watts
Outline Dimensions
243.5 x 177.2 x 19.8
mm
RAM
16
MB
Flash
256
MB
Weight
805
g
Operation Temp. w/o TSP
-10~+50
°C
Operation Temp. (TSP)
-10~+50
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
20K
Hours
Backlight Type
LED
Remark
-
Parameter
Specifications
Unit
Size (Diagonal)
3.5
Model Name
FP035QIA14-00R
Display Format (HxV)
320 x 234
Pixels
Panel Size (Aspect ratio)
4:3
Brightness w/o TSP
300
cd/m2
Brightness (TSP)
240
cd/m2
View Angle
60 / 60 / 50 / 55
Power Consumption (+5V)
1.1
Watts
Outline Dimensions
88.9 x 65.7 x 15
mm
RAM
8
MB
Flash
128
MB
Weight
95
g
Operation Temp. w/o TSP
-20~+70
°C
Operation Temp. (TSP)
-20~+60
°C
Touch Screen Type (Resistive)
4W
SD Card Port
Micro SD
Buzzer (Min)
80
dBA
Battery
Built-in (CR1220)
LifeTime (Min)
10K
Hours
Backlight Type
LED
Remark
-
