Общая техническая информация и система обозначений



      В этом разделе представлена информация о системе обозначений в маркировке индикаторов фирмы KOUHI и техническая информация о кристаллах, применяемых в данных индикаторах.







Система обозначений

Выстота цифры
  028 = 0.28"
030 = 0.30"
032 = 0.32"
036 = 0.36"
040 = 0.40"
050 = 0.50"
056 = 0.56"
100 = 1.00"
120 = 1.20"
180 = 1.80"
500 = 5.00"
700 = 7.00"

Диаметр точки
  02 = 1.9mm
03 = 3.0mm
04 = 4.8mm
05 = 5.0mm
07 = 7.6mm
10 = 10mm
20 = 20mm

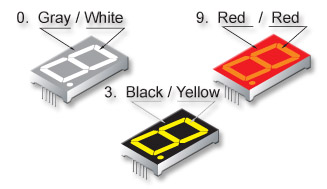

Цвет поверхности и сегмента
  0 Gray / White
1 Black / White
2 Red / White
3 Black / Yellow
4 Black / Red
5 Gray / Red
6 Black / Green
7 Gray / Green
8 Gray / Yellow
9 Red / Red
S Customize

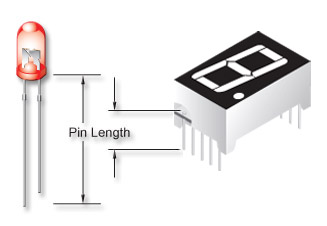

Длина выводов
  A 8.30mm
B 10.28mm
C 11.80mm
D 12.00mm
E 12.80mm
F 13.00mm
G 15.00mm
H 17.80mm
I 21.00mm
J 33.00mm
S Customize

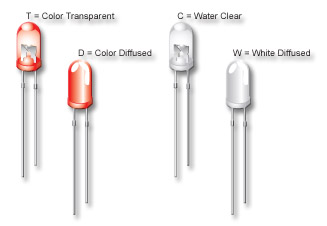

Цвет линзы
    C Water Clear
D Color Diffused
T Color Transparent
W White Diffused
S Customize

Количество столбцов и строк
  44=4 x 4
57=5 x 7
58=5 x 8
88=8 x 8
1616=16 x 16

Кодировка цвета и яркости кристаллов, применяемых в LED индикаторах фирмы KOUHI:

Цветовая кодировка

A
B
C
D
Red
F
G
Super Bright Orange
I
JU
PG
Pure Green
J
K
BL
Blue
BH
BU
W
White
WH
WU
Ultra Bright White
